Il est essentiel de mesurer correctement un écrou pour garantir sa compatibilité avec la vis ou la tige filetée, assurer un serrage correct et éviter les problèmes de montage, les jeux ou les défaillances prématurées. Dans les environnements industriels, de chantier ou de maintenance, une mesure imprécise peut se traduire par des erreurs d’approvisionnement, des pertes de temps ou des assemblages peu fiables.
Savoir quelles dimensions vérifier et comment le faire permet d’identifier l’écrou adapté à chaque application, qu’il s’agisse d’un écrou hexagonal standard, autobloquant, structurel ou d’une solution spécifique parmi la gamme d’écrous industriels disponibles chez CHAVESBAO.
Quelles dimensions faut-il mesurer sur un écrou ?
Pour identifier correctement un écrou, il est nécessaire de vérifier plusieurs dimensions clés, car chacune d’entre elles remplit une fonction spécifique au sein du système de fixation. Ces mesures permettent de vérifier la compatibilité avec les vis, les tiges et les outils de serrage.

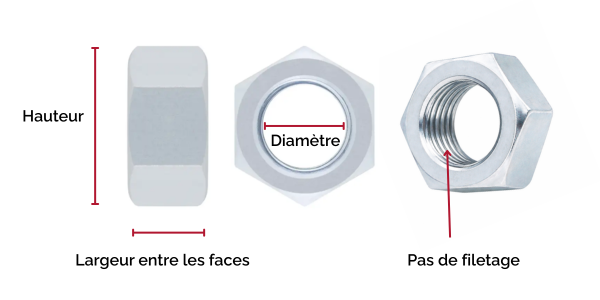

Les dimensions fondamentales à mesurer sont le diamètre du filetage, le pas du filetage, la largeur entre les faces et la hauteur de l’écrou.
Comment identifier le pas de vis
Le pas de vis est la distance entre deux filets consécutifs et détermine la façon dont l’écrou s’engrène avec la vis. Dans la plupart des applications industrielles, on utilise le pas métrique standard, bien qu’il existe des pas fins pour des usages spécifiques.
La façon la plus précise de l’identifier est d’utiliser un calibre de filetage, en particulier pour les écrous autobloquants, les écrous structurels ou les assemblages qui nécessitent un contrôle précis du serrage.
Mesure de la largeur entre les faces
La largeur entre les faces définit l’outil nécessaire au serrage et est normalisée selon la norme de fabrication de l’écrou. Cette mesure est prise entre deux faces opposées à l’aide d’un calibre ou d’une clé fixe.
Il est important de noter que deux écrous de même diamètre de filetage peuvent avoir des largeurs de clé différentes, comme c’est le cas entre un écrou hexagonal standard, un écrou à bride ou un écrou structurel.
Comment mesurer la hauteur de l'écrou
La hauteur de l’écrou influence directement le nombre de filets en contact avec la vis et, par conséquent, la capacité de charge de l’assemblage. Elle est mesurée à l’aide d’un calibre appuyé sur les faces supérieure et inférieure.
Cette dimension permet de différencier un écrou standard d’autres solutions telles que les écrous autobloquants, les écrous longs ou les écrous structurels, couramment utilisés dans les applications à exigences mécaniques plus élevées.
Outils recommandés pour mesurer un écrou

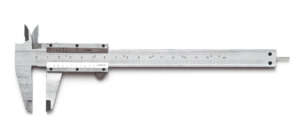

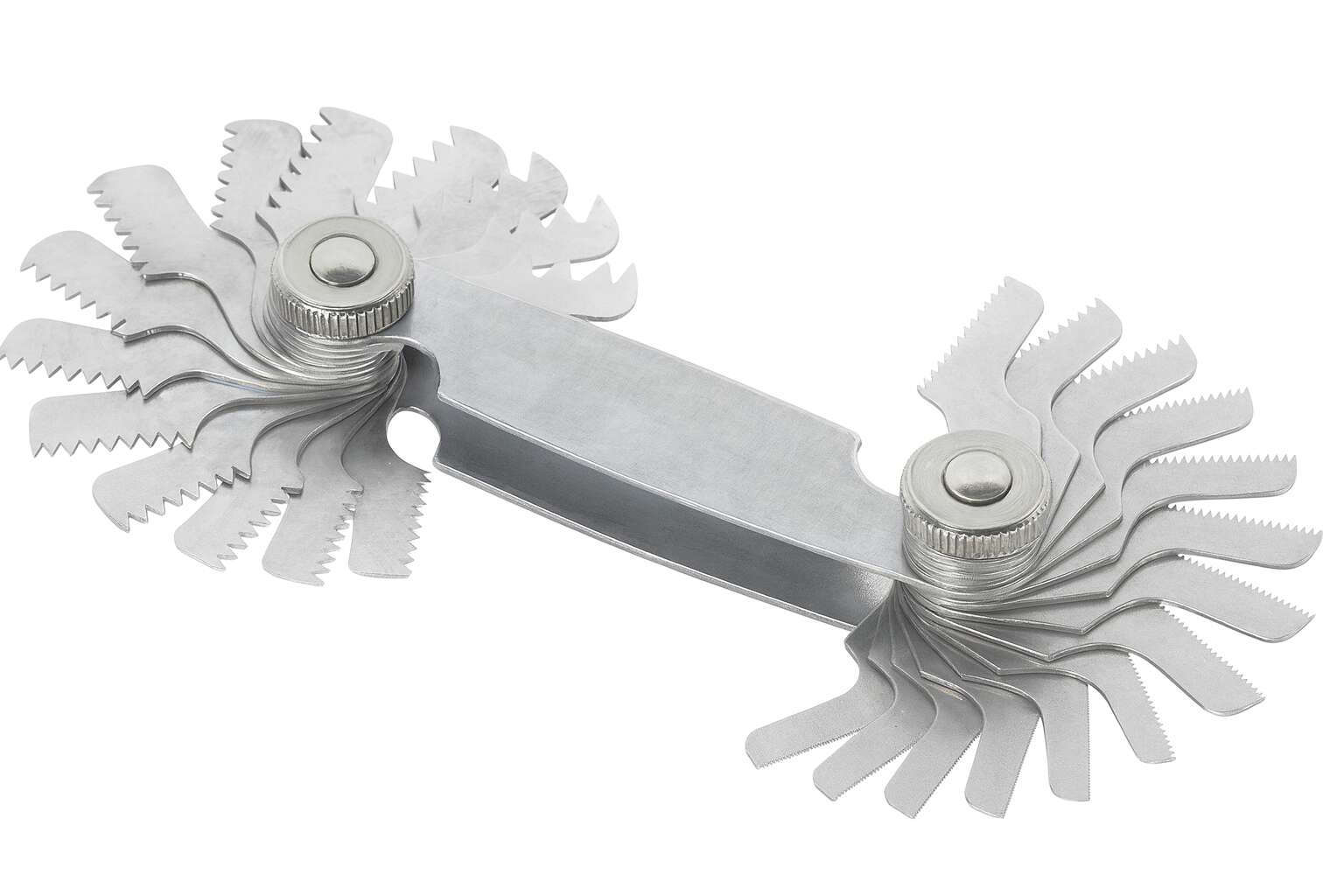

Pour obtenir une mesure correcte, il est recommandé d’utiliser des outils simples mais précis. Le calibre ou pied à coulisse est indispensable pour mesurer les diamètres, les hauteurs et les largeurs. Le calibre ou peigne à filetage facilite l’identification du pas, et la largeur entre les faces peut être vérifiée à l’aide du calibre lui-même ou d’une clé fixe ou à douille, ce qui permet de vérifier la compatibilité avec l’outil de serrage.
Dans les applications industrielles, se fier uniquement à la mesure visuelle peut entraîner des erreurs, en particulier lorsque l’on travaille avec des écrous usagés ou légèrement déformés.
Relation entre les mesures et les normes de fabrication
Les dimensions mesurées permettent d’identifier la norme de fabrication de l’écrou et de vérifier s’il correspond à une norme DIN ou ISO spécifique. Ces normes définissent précisément le diamètre, le pas, la largeur de clé et la hauteur.
C’est pourquoi tous les écrous M10 ne sont pas identiques. Un écrou hexagonal standard, un écrou autobloquant ou un écrou structurel peuvent avoir le même diamètre de filetage, mais différer en termes de géométrie, de comportement mécanique et d’application prévue.
Erreurs courantes lors de la mesure d'un écrou
L’une des erreurs les plus courantes consiste à confondre la largeur de clé avec le diamètre du filetage. Il est également fréquent de ne pas vérifier le pas de filetage et de supposer que tous les filetages métriques sont identiques.
Une autre erreur fréquente consiste à mesurer des écrous déformés ou usés, ce qui peut conduire à des choix incorrects. Vérifier systématiquement les mesures sur une pièce en bon état permet d’éviter les incompatibilités et les problèmes de montage.
Application pratique de la mesure dans la sélection des écrous
Une application correcte des critères de mesure facilite la sélection de l’écrou le plus adapté en fonction du type d’assemblage et du niveau d’exigence du montage. Cette pratique améliore la compatibilité entre les composants, optimise le comportement mécanique de la fixation et réduit les incidents lors du montage, de la maintenance et de l’approvisionnement.
Chez CHAVESBAO, vous trouverez une large gamme d’écrous industriels, normalisés et techniques, adaptés aux besoins de chaque application.
