Lors du montage de structures métalliques, le choix des vis appropriées est un facteur essentiel pour garantir la sécurité et la conformité réglementaire du projet. Deux des normes les plus utilisées dans le domaine des vis structurelles sont la série EN 15048 (pour les assemblages non précontraints) et la série EN 14399-4 (pour les assemblages précontraints avec système HV).
Ce guide est conçu pour aider les installateurs, les chefs de chantier et les responsables techniques à prendre la bonne décision en fonction des besoins spécifiques de chaque projet de construction.
Différences techniques clés dans les vis structurelles
Précharge vs. pas de précharge
- EN 15048 : conçu pour les assemblages structurels sans précharge. Utilisé lorsque les forces agissant sur la structure sont principalement transmises par contact direct entre les surfaces.
- EN 14399-4 : nécessite des assemblages précontraints, où un couple de serrage contrôlé est appliqué pour générer une tension dans la vis. Cela améliore le comportement face aux charges variables, aux vibrations et aux efforts de traction.
Méthodes d'installation
- EN 15048 :
- Ne nécessite pas de contrôle exhaustif du couple de serrage.
- Installation simple avec des outils standard.
- Coût et temps de montage réduits.
- EN 14399-4 :
- Nécessite des procédures de serrage contrôlé (méthode de couple contrôlé, rotation contrôlée ou tension directe).
- Nécessite du personnel qualifié et des outils de contrôle du couple ou de la tension.
- Préférable dans les structures à haute responsabilité structurelle.
Critères de sélection
Type de charge
- Charge statique (principalement en compression ou en cisaillement) : la norme EN 15048 est suffisante.
- Charge dynamique ou traction variable (ponts, grues, structures soumises à des vibrations) : la norme EN 14399-4 est recommandée.
Environnement de la structure
- Environnements intérieurs ou protégés : la norme EN 15048 galvanisée peut être appropriée.
- Environnements extérieurs, zones côtières ou industrielles présentant un risque de corrosion : CHAVESBAO propose des versions HDG (galvanisées à chaud) pour les deux normes.

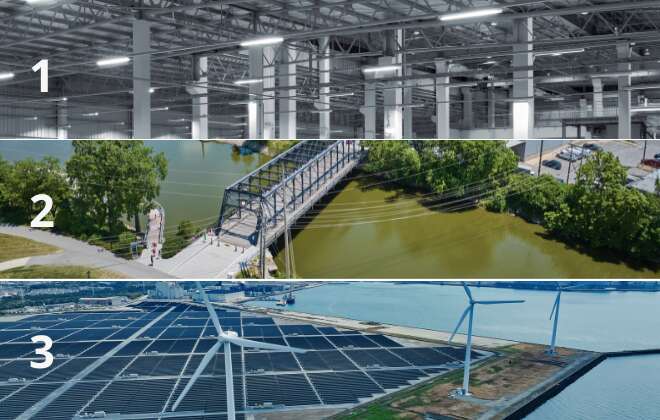

Cas pratiques et exemples d'application des vis pour structures
Cas 1 : Bâtiment industriel standard
- Solution recommandée : vis EN 15048.
- Motif : charges statiques, structure modulaire, montage rapide et sans précontrainte.
Cas 2 : passerelle piétonne en acier
- Solution recommandée : vis EN 14399-4.
- Motif : exigences de traction, vibrations possibles, besoin de précontrainte pour une plus grande sécurité structurelle.
Cas 3 : Centrale photovoltaïque en zone côtière
- Solution recommandée : EN 15048 ou EN 14399-4 avec revêtement HDG.
- Motif : environnement hautement corrosif, nécessité d’une garantie anticorrosion, charges variables selon la structure.
Recommandations concernant les kits de visserie structurelle
- Vis EN 15048 8.8 kit HDG :
- Idéale pour les structures métalliques courantes.
- Montage rapide avec des outils courants, idéal pour optimiser les temps d’installation sur chantier.
- Vis EN 15048 8.8 kit ZP:
- Recommandée pour les structures intérieures ou les conditions contrôlées.
- Finition électrolytique offrant une protection de base contre la corrosion.
- Vis EN 14399-4 système HV set HDG :
- Conçue pour les assemblages précontraints dans les structures à haute responsabilité.
- Haute performance mécanique et résistance à la corrosion.
- Vis EN 14399-4 système HV ZP:
- Alternative pour les intérieurs ou les environnements modérés où une précontrainte est nécessaire.
- Finition zinguée pour une protection adéquate dans des conditions non agressives.
- Vis EN 14399-4 système HV 10.9 BL:
- Solution fonctionnelle pour les structures avec traitements ultérieurs ou sans exposition directe aux intempéries.
- Disponible en noir pour les projets nécessitant une peinture ou une finition esthétique.
Consultez notre catalogue de visserie structurelle pour découvrir la gamme complète. Le choix correct entre les jeux de visserie structurelle EN 15048 ou EN 14399-4 garantit non seulement la conformité aux normes, mais aussi la sécurité et l’efficacité du montage. Chez CHAVESBAO, nous offrons des conseils techniques personnalisés et une gamme complète de solutions certifiées afin que chaque projet structurel s’adapte parfaitement.
