Le couple de serrage des vis est un paramètre essentiel dans tout assemblage mécanique, en particulier dans les environnements industriels. L’application d’un couple de serrage adéquat permet d’éviter les défaillances telles que les ruptures, les déformations ou les desserrages, garantissant ainsi un montage sûr et efficace.
Facteurs déterminant le couple de serrage
Le couple de serrage nécessaire pour une vis dépend de plusieurs facteurs qui influent sur la tension générée dans l’assemblage :
- Diamètre et pas de filetage : les vis de plus grand diamètre ou à pas grossier nécessitent un couple de serrage plus élevé pour atteindre la précharge correcte.
- Classe de résistance (8.8, 10.9, 12.9) : définit la capacité de la vis à supporter des efforts sans se déformer ou se casser.
- Conditions de montage : le frottement entre les filets varie selon que la fixation est à sec ou lubrifiée. Dans les assemblages lubrifiés, le couple de serrage doit être ajusté (réduction d’environ 10 à 20 %).
Type de filetage (métrique, Whitworth, autotaraudeur) : chaque profil de filetage transmet le couple de serrage différemment et nécessite un ajustement du couple appliqué.
L’application d’un couple de serrage adéquat garantit que la fixation supporte correctement les charges de travail sans compromettre l’intégrité des matériaux.
Tableau des couples de serrage selon DIN / ISO
Vous trouverez ci-dessous un tableau indicatif des valeurs de couple de serrage selon la norme DIN/ISO, en fonction du diamètre et de la classe de résistance de la vis.
| Diamètre (mm) | Classe 8.8 (Nm) | Classe 10.9 (Nm) | Classe 12.9 (Nm) |
| M5 | 5.5 | 7.8 | 9.8 |
| M6 | 9.5 | 14 | 17 |
| M8 | 23 | 34 | 41 |
| M10 | 46 | 68 | 82 |
| M12 | 79 | 117 | 140 |
| M16 | 195 | 295 | 355 |
| M20 | 385 | 590 | 710 |
| M24 | 665 | 995 | 1200 |
Remarque : valeurs indicatives.

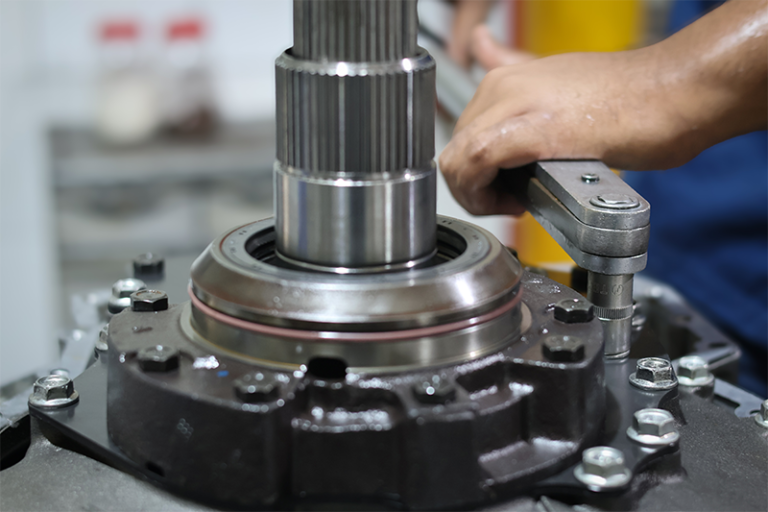

Comment appliquer correctement le couple de serrage
Pour garantir un montage sûr, il est essentiel de suivre ces recommandations :
- Utiliser des clés dynamométriques pour appliquer le couple exact selon les spécifications.
- Tenir compte du fait que le montage est à sec ou lubrifié, car le frottement affecte la valeur de serrage.
- Vérifier la classe de résistance de la vis (8.8, 10.9, 12.9) gravée sur la tête.
- Éviter les resserrages aléatoires sans contrôle du couple.
Quels outils utiliser pour appliquer le couple de serrage ?
Pour garantir que le couple de serrage correspond aux valeurs spécifiées, il est indispensable d’utiliser des outils calibrés permettant un contrôle précis de la force appliquée. Les principaux sont les suivants :
Clé dynamométrique (tournevis manuel) :
L’outil le plus courant dans les assemblages industriels et la maintenance. Il permet de régler manuellement le couple de serrage, avec une précision suffisante pour la plupart des applications standard.
Visseuses électriques ou pneumatiques avec contrôle du couple :
utilisées dans les chaînes de production et les assemblages automatisés. Elles intègrent des systèmes de contrôle électroniques ou mécaniques pour garantir que chaque vis est serrée avec le couple exact.
Multiplicateurs de couple :
outils mécaniques qui permettent d’appliquer un couple élevé à des vis de grand diamètre, en multipliant la force exercée manuellement de manière contrôlée.
Clés dynamométriques électroniques :
Elles offrent une grande précision et enregistrent les données de serrage, ce qui les rend idéales pour les applications critiques où il est nécessaire de documenter les valeurs appliquées (aéronautique, automobile, structures industrielles).
Recommandations importantes :
- Vérifiez toujours l’étalonnage des outils.
- Utilisez des adaptateurs (douilles, embouts) compatibles avec la tête de la vis.
- Tenez compte de l’état de la surface de contact (sèche ou lubrifiée) lors du choix de la valeur de serrage.
Comment calculer le couple de serrage d'une vis ? Exemple pratique :
Prenons un cas : vis M10 classe 8.8 en montage à sec. Selon le tableau des couples de serrage, une vis M10 classe 8.8 nécessite un couple d’environ 46 Nm.
Considérations importantes :
- Si le montage est effectué avec une lubrification (huile, pâte), le couple est réduit de 10 à 20 % pour éviter un serrage excessif.
- Si le matériau de base est tendre (aluminium, plastiques techniques), il est recommandé d’ajuster le couple maximal ou d’utiliser des rondelles de pression pour mieux répartir la charge.
Formule de base approximative :
Couple de serrage (Nm) ≈ (0,2 x diamètre nominal (mm)) x charge de traction (N)
Cette formule est donnée à titre indicatif. Pour les applications critiques, il convient de tenir compte des normes DIN spécifiques et des coefficients de frottement.
Chez CHAVESBAO, nous vous aidons à choisir la vis et le couple de serrage adaptés à chaque projet, garantissant ainsi un montage sûr et durable. Contactez-nous pour obtenir des conseils sur le choix des fixations conformes aux normes DIN et ISO.
