Autres

Rondelles ondulées DIN 137 B

Les rondelles ondulées DIN 137 B ont une géométrie ondulée qui agit comme un ressort axial. Lorsqu’elles sont comprimées pendant le serrage, elles génèrent une force élastique capable de compenser les tolérances, les tassements et les petites dilatations, contribuant ainsi à maintenir la tension de l’assemblage.

Elles sont utilisées dans les machines légères, les montages électriques et les applications à course axiale réduite, en particulier lorsqu’il n’y a pas de place pour des ressorts conventionnels mais qu’une élasticité du support est nécessaire. Disponibles en acier avec finition noire dans les dimensions métriques habituelles.

Rondelles cales pour poutres en U DIN 434 et DIN 435

Les rondelles cales DIN 434 et DIN 435 sont conçues pour être installées sur les ailes inclinées des profilés en U ou des poutres laminées. Leur surface présente une pente de 8 % pour la norme DIN 434 et de 14 % pour la norme DIN 435, ce qui compense l’inclinaison du profilé et crée une base parallèle pour la tête de la vis ou de l’écrou.

Cette conception permet une répartition uniforme de la charge et évite les déplacements ou les déformations de la fixation. Elles sont couramment utilisées dans les structures métalliques, les supports sur poutres, les assemblages de rails et les montages où les vis sont fixées directement sur des profilés en U. Elles sont disponibles en finition noire et zinguée selon le niveau de protection requis.

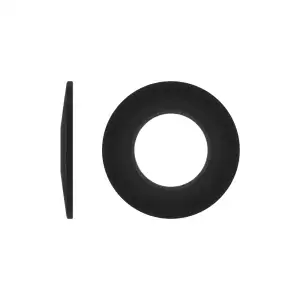

Rondelles Belleville DIN 2093 et rondelles coniques DIN 6796

Les rondelles DIN 2093 (Belleville ou rondelles à ressort) sont des rondelles coniques élastiques capables de générer des forces de compression très élevées dans un espace axial réduit. Elles sont utilisées pour précharger les assemblages vissés, compenser les tassements et maintenir le couple de serrage dans les applications soumises à des cycles de charge, des vibrations ou des changements thermiques.

Les rondelles coniques DIN 6796, quant à elles, sont spécialement conçues pour les visseries à haute résistance (8.8 et 10.9). Leur plus grande rigidité permet de maintenir la tension de la vis face aux vibrations, au relâchement du matériau ou aux dilatations. Les deux types sont utilisés dans les brides, les machines lourdes, les assemblages précontraints et les montages où il est essentiel de conserver la force de serrage pendant toute la durée de vie de l’ensemble.

Rondelles dentées et rondelles de sécurité DIN 6798 A et DIN 6799

Les rondelles dentées DIN 6798 A sont dotées de dents extérieures qui augmentent la friction entre la rondelle et la surface d’appui, contribuant ainsi à éviter le desserrage dans les assemblages soumis à des vibrations ou à des micro-mouvements. Dans les applications électriques, les multiples points de contact facilitent la continuité conductrice. La rondelle DIN 6799 est une bague de retenue de type « E » pour arbres. Elle s’installe par pression sur une rainure et agit comme butée axiale pour les douilles, les goupilles ou les roulements légers. Il s’agit d’une solution compacte et rapide qui ne nécessite ni écrous ni éléments filetés.

Fabrications spéciales sur plan

Chez CHAVESBAO, nous développons des rondelles spéciales sur mesure, adaptées à des projets qui nécessitent des dimensions, des matériaux ou des revêtements spécifiques. Notre équipe vous conseille tout au long du processus, en garantissant le respect des normes internationales et un résultat offrant une sécurité et des performances maximales.
