Medir corretamente uma porca é fundamental para garantir a compatibilidade com o parafuso ou a varão roscada, assegurar um aperto correto e evitar problemas de montagem, folgas ou falhas prematuras. Em ambientes industriais, de construção ou manutenção, uma medição imprecisa pode resultar em erros de fornecimento, perda de tempo ou uniões pouco fiáveis.
Saber quais dimensões devem ser verificadas e como fazê-lo permite identificar a porca adequada para cada aplicação, seja uma porca hexagonal padrão, autoblocante, estrutural ou uma solução específica dentro da gama de porcas industriais disponíveis na CHAVESBAO.
Que dimensões devem ser medidas numa porca
Para identificar corretamente uma porca, é necessário verificar várias dimensões essenciais, pois cada uma delas desempenha uma função específica no sistema de fixação. Essas medidas permitem verificar a compatibilidade com parafusos, hastes e ferramentas de aperto.

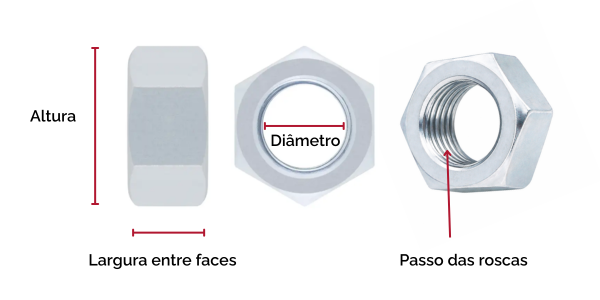

As dimensões fundamentais que devem ser medidas são o diâmetro da rosca, o passo da rosca, a largura entre as faces e a altura da porca.
Como identificar o passo da rosca
O passo da rosca é a distância entre dois filetes consecutivos e determina como a porca se encaixa no parafuso. Na maioria das aplicações industriais, é utilizado o passo métrico padrão, embora existam passos finos para usos específicos.
A forma mais precisa de identificá-lo é através de um calibrador de roscas, especialmente em porcas autoblocantes, porcas estruturais ou montagens onde é necessário um controlo exato do aperto.
Medição da largura entre faces
A largura entre faces define a ferramenta necessária para o aperto e é normalizada de acordo com a norma de fabrico da porca. Esta medida é tomada entre duas faces opostas utilizando um calibrador ou uma chave fixa.
É importante ter em conta que duas porcas com o mesmo diâmetro de rosca podem ter larguras de chave diferentes, como acontece entre uma porca hexagonal padrão, uma porca com flange ou uma porca estrutural.
Como medir a altura da porca
A altura da porca influencia diretamente o número de roscas em contacto com o parafuso e, portanto, a capacidade de carga da união. É medida com um calibrador apoiado nas faces superior e inferior.
Esta dimensão permite diferenciar uma porca padrão de outras soluções, como porcas autoblocantes, porcas longas ou porcas estruturais, habituais em aplicações com maiores exigências mecânicas.
Ferramentas recomendadas para medir uma porca
Para uma medição correta, recomenda-se utilizar ferramentas simples, mas precisas. O calibre ou paquímetro é essencial para medir diâmetros, alturas e larguras. A calibra ou pente de roscas facilita a identificação do passo, e a largura entre faces pode ser verificada tanto com o próprio calibre como com uma chave fixa ou de copo, verificando assim a compatibilidade com a ferramenta de aperto.
Em aplicações industriais, confiar apenas na medição visual pode levar a erros, especialmente quando se trabalha com porcas usadas ou ligeiramente deformadas.
Relação entre medidas e norma de fabricação
As dimensões medidas permitem identificar a norma de fabrico da porca e verificar se corresponde a uma norma DIN ou ISO específica. Estas normas definem com precisão o diâmetro, o passo, a largura da chave e a altura.
Por esse motivo, nem todas as porcas M10 são iguais. Uma porca hexagonal padrão, uma porca autoblocante ou uma porca estrutural podem ter o mesmo diâmetro de rosca, mas diferir em geometria, comportamento mecânico e aplicação prevista.
Erros comuns ao medir uma porca
Um dos erros mais comuns é confundir a largura da chave com o diâmetro da rosca. Também é comum não verificar o passo da rosca e assumir que todas as roscas métricas são iguais.
Outro erro frequente é medir porcas deformadas ou gastas, o que pode levar a seleções incorretas. Verificar sempre as medidas numa peça em bom estado ajuda a evitar incompatibilidades e problemas de montagem.
Aplicação prática da medição na seleção de porcas
A aplicação correta dos critérios de medição facilita a seleção da porca mais adequada de acordo com o tipo de união e o nível de exigência da montagem. Esta prática melhora a compatibilidade entre os componentes, otimiza o comportamento mecânico da fixação e reduz incidentes na montagem, manutenção e abastecimento.
Na CHAVESBAO pode encontrar uma ampla variedade de porcas industriais, normalizadas e técnicas, adaptadas às necessidades de cada aplicação.
