Medir corretamente um parafuso é fundamental para selecionar a fixação adequada e garantir o ajuste correto em qualquer montagem industrial ou mecânica. Embora possa parecer simples, um erro no diâmetro, comprimento ou passo da rosca pode causar uniões deficientes, desgaste prematuro das peças ou danos nas roscas e componentes da montagem.
En esta guía práctica explicamos paso a paso cómo medir un tornillo, qué instrumentos utilizar y qué medidas son realmente importantes para identificarlo de forma correcta.

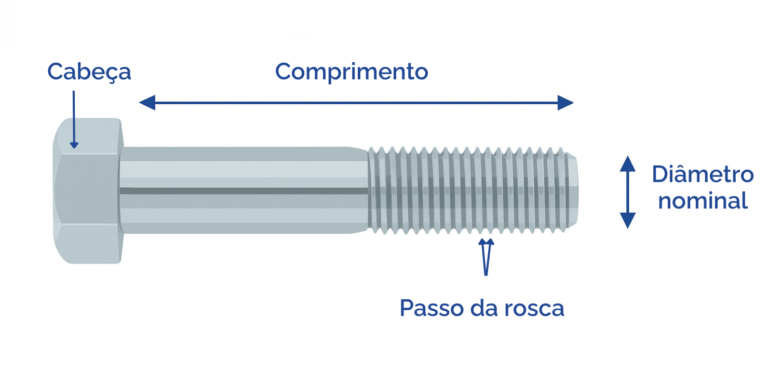

Que medidas definem um parafuso
Um parafuso é identificado principalmente por quatro parâmetros-chave, que determinam a sua compatibilidade com o orifício ou a porca onde será fixado:
Diâmetro nominal
É a medida mais importante e refere-se ao diâmetro externo da rosca. Nos parafusos métricos (DIN/ISO), geralmente é expressa em milímetros (M6, M8, M12, etc.). Exemplo: um parafuso M8 tem um diâmetro externo de 8 mm.
Comprimento
É a distância desde a base da cabeça até à extremidade do parafuso. Em parafusos com cabeça escareada, o comprimento inclui toda a cabeça. Em parafusos cabeça sextavada ou parafusos cabeça sextavada interior (exceto DIN 7991), apenas se mede o corpo, sem incluir a cabeça.
Passo da rosca
Define a distância entre os picos consecutivos da rosca. Em métricas padrão, é expresso em milímetros (por exemplo, passo de 1,25 mm). Consulte o nosso guia sobre tipos de roscas e suas aplicações.
Em parafusos com rosca fina, este passo é menor para aumentar a resistência à vibração ou obter um ajuste mais preciso. Por exemplo, um parafuso M8 padrão tem um passo de 1,25 mm, enquanto a sua versão de rosca fina pode ter um passo de 1,0 mm ou menos, de acordo com a norma.
Tipo e forma da cabeça
Determina a ferramenta de aperto (hexagonal, Allen, Torx, ranhurada) e a forma como a cabeça do parafuso se integra na montagem.
Instrumentos recomendados para medir um parafuso
Para obter medições precisas e evitar erros, é importante utilizar as ferramentas adequadas. Estes são os instrumentos mais comuns em ambientes industriais e oficinas:

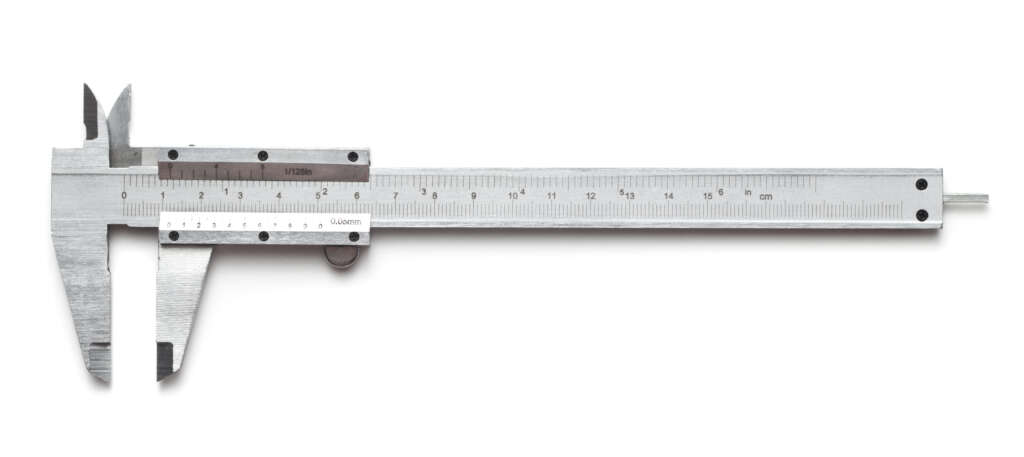

Compasso de calibre
É a ferramenta mais precisa para medir o diâmetro e o comprimento de um parafuso. Permite obter medidas em milímetros, com grande precisão.
- É utilizado para medir o diâmetro exterior da rosca.
- Também permite medir o cumprimento desde a base da cabeça até à extremidade do parafuso.
- Alguns modelos incorporam pentes de rosca que permitem identificar facilmente o passo do parafuso.
Fita métrica
Adequada quando é necessária uma medição rápida e aproximada, especialmente para comprimentos. Não é recomendável para medir diâmetros pequenos, pois pode haver erro visual.

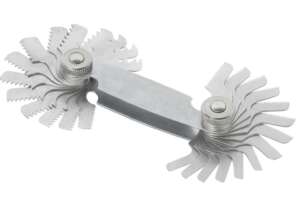

Pente de roscas
Ferramenta concebida para identificar o passo da rosca do parafuso. O pente é ajustado sobre a rosca até encontrar o padrão que se encaixa exatamente no passo, permitindo então comparar a medida com as tabelas DIN ou ISO correspondentes.
Como medir um parafuso passo a passo
Passo 1: Medir o diâmetro
Coloque o parafuso no paquímetro e meça o diâmetro externo da rosca. Essa medida define o tamanho nominal do parafuso. Exemplo: se medir 6 mm, é um parafuso M6.
Passo 2: Medir o comprimento
- Parafusos com cabeça saliente (hexagonais, Allen, carroçaria): meça desde a base da cabeça até à ponta.
- Parafusos escareados: meça o comprimento total, incluindo a cabeça, uma vez que fica nivelada com o material.
Use o calibrador ou uma fita métrica para obter o comprimento em milímetros.
Passo 3: Identificar o passo da rosca
Use um pente de roscas para determinar o passo. Encaixe o calibrador até que ele coincida com os picos da rosca. Em métricas padrão, você verá valores como 1,0 mm, 1,25 mm ou 1,5 mm. Em parafusos para metal, o passo mais comum é o grosso.
Passo 4: Verificar o tipo de cabeça
Observe a forma e a marca da cabeça, pois isso influencia o tipo de ferramenta necessária e a aplicação:
- Hexagonal: montaje con llave.
- Allen (huella hexagonal interna): ideal para espacios reducidos.
- Avellanada: queda oculta en la superficie.
- Alomada o redonda: uso en carpintería metálica o piezas vistas.
Nota importante:
Um erro comum é confundir um parafuso métrico com um imperial de tamanho semelhante. Para evitar isso, verifique sempre o passo da rosca com um pente adequado ou consulte a norma do parafuso.
Como interpretar as medidas para identificar a norma do parafuso
Medir um parafuso corretamente não só permite saber o seu diâmetro e comprimento. Essas dimensões também ajudam a identificar a sua norma de fabricação (DIN, ISO, UNE), que define aspectos fundamentais como o passo da rosca, o tipo de cabeça e as tolerâncias mecânicas ou dimensionais.
Isto facilita:
- Selecionar a fixação adequada para cada montagem.
- Garantir a compatibilidade com porcas, anilhas e ferramentas normalizadas.
- Realizar substituições rápidas e precisas sem necessidade de medir todas as dimensões.
- Evitar erros ao escolher fixações com medidas semelhantes, mas propriedades diferentes, como parafusos com rosca fina em comparação com os padrão.
Conhecer as medidas e normas de um parafuso permite selecionar a fixação correta, evitar incompatibilidades e otimizar os processos de montagem e manutenção. Em qualquer ambiente industrial, medir corretamente um parafuso é o primeiro passo para garantir a segurança e a eficiência da união.
Se precisar de aconselhamento técnico, não hesite em contactar-nos.
