Otras arandelas

DIN 2093A

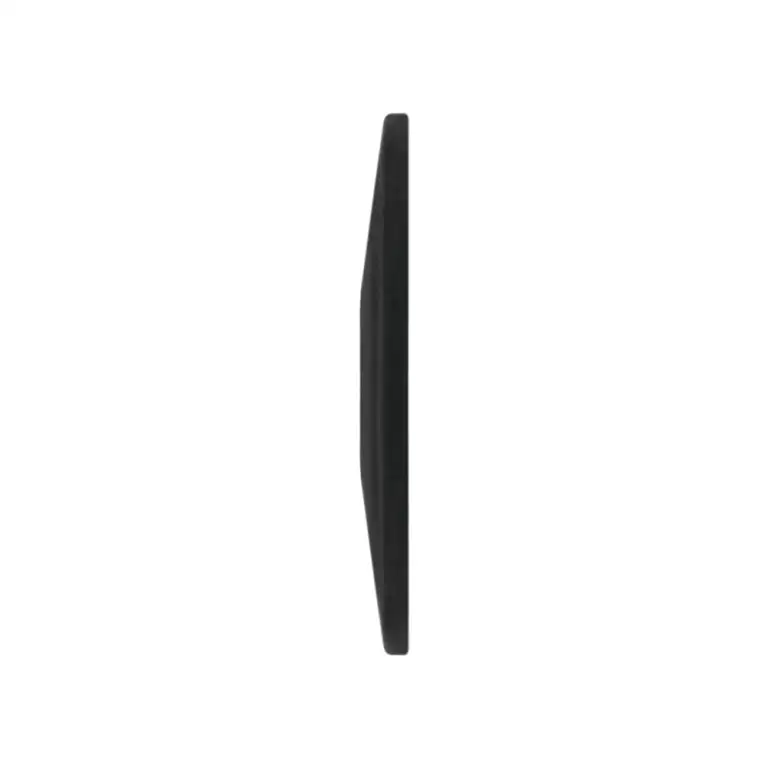

Arandela Belleville de diámetro exterior

Ref.: 1103010
Es una arandela Belleville de diámetro exterior, forma A y con recubrimiento negro. Se utiliza para absorber vibraciones y compensar la tensión en cargas dinámicas.
MedidaCódigoUds. EstucheKG ESTUCHEUds. MasterKG MÁSTERUds. PaléKG PALÉEAN EstuchePeso (Ud/Kg)Información Técnica
MedidaCódigoUds. EstucheKG ESTUCHEUds. MasterKG MÁSTERUds. PaléKG PALÉEAN EstuchePeso (Ud/Kg)Información Técnica
OD8 1103010008,0 1.000 0.1 120.000 12 1.080.000 108 8432569016512 0.0001
  • d14,2
  • de8
  • L10,6
  • t0,4
  • s0,15
OD10 1103010010,0 1.000 0.2 80.000 16 1.080.000 216 8432569016529 0.0002
  • d15,2
  • de10
  • L10,75
  • t0,5
  • s0,19
OD12,5 1103010012,5 1.000 0.5 32.000 16 1.080.000 540 8432569016536 0.0005
  • d16,2
  • de12,5
  • L11
  • t0,7
  • s0,23
OD14 1103010014,0 1.000 0.6 20.000 12 1.080.000 648 8432569016543 0.0006
  • d17,2
  • de14
  • L11,1
  • t0,8
  • s0,23
OD16 1103010016,0 1.000 1 12.000 12 576.000 576 8432569016550 0.001
  • d18,2
  • de16
  • L11,25
  • t0,9
  • s0,26
OD18 1103010018,0 1.000 1.4 12.000 16.8 576.000 806.4 8432569016567 0.0014
  • d19,2
  • de18
  • L11,4
  • t1
  • s0,3
OD20 1103010020,0 500 0.95 8.000 15.2 288.000 547.2 8432569016574 0.0019
  • d110,2
  • de20
  • L11,55
  • t1,1
  • s0,34
OD22,5 1103010022,5 500 1.4 5.000 14 288.000 806.4 8432569016598 0.0028
  • d111,2
  • de22,5
  • L11,75
  • t1,25
  • s0,38
OD25 1103010025,0 200 0.84 5.000 21 115.200 483.84 8432569016604 0.0042
  • d112,2
  • de25
  • L12,05
  • t1,5
  • s0,41
OD28 1103010028,0 200 0.68 3.000 10.2 115.200 391.68 8432569016611 0.0034
  • d114,2
  • de28
  • L12,15
  • t1,5
  • s0,49
OD31,5 1103010031,5 100 0.74 2.000 14.8 57.600 426.24 8432569016635 0.0074
  • d116,3
  • de31,5
  • L12,45
  • t1,75
  • s0,53
OD35,5 1103010035,5 100 1.1 1.200 13.2 57.600 633.6 8432569016642 0.011
  • d118,3
  • de35,5
  • L12,8
  • t2
  • s0,6
OD40 1103010040,0 100 1.58 800 12.64 28.800 455.04 8432569016666 0.0158
  • d120,4
  • de40
  • L13,15
  • t2,25
  • s0,68
OD45 1103010045,0 100 2.27 600 13.62 28.800 653.76 8432569016673 0.0227
  • d122,4
  • de45
  • L13,5
  • t2,5
  • s0,75
OD50 1103010050,0 100 3.23 400 12.92 14.400 465.12 8432569016680 0.0323
  • d125,4
  • de50
  • L14,1
  • t3
  • s0,83
OD56 1103010056,0 50 2.06 350 14.42 14.400 593.28 8432569016697 0.0412
  • d128,5
  • de56
  • L14,3
  • t3
  • s0,98
OD63 1103010063,0 50 3.12 250 15.6 14.400 898.56 8432569016703 0.0624
  • d131
  • de63
  • L14,9
  • t3,5
  • s1,05
OD71 1103010071,0 50 4.38 150 13.14 7.200 630.72 8432569016727 0.0876
  • d136
  • de71
  • L15,6
  • t4
  • s1,2
OD80 1103010080,0 25 3.465 100 13.86 3.600 498.96 8432569016741 0.1386
  • d141
  • de80
  • L16,7
  • t5
  • s1,28
OD90 1103010090,0 10 1.77 80 14.16 2.880 509.76 8432569016758 0.177
  • d146
  • de90
  • L17
  • t5
  • s1,5
OD100 1103010100,0 10 2.64 50 13.2 2.880 760.32 8432569016765 0.264
  • d151
  • de100
  • L18,2
  • t6
  • s1,65
OD125 1103010125,0 5 0.95 30 5.7 - 0 8432569016796 0.19
  • d164
  • de125
  • L110,6
  • t8
  • s1,95
OD8 20RX03010008,0 1.000 0.1 20.000 2 720.000 72 8445222286009 0.0001
OD10 20RX03010010,0 1.000 0.2 20.000 4 720.000 144 8445222286016 0.0002
OD12,5 20RX03010012,5 1.000 0.5 20.000 10 720.000 360 8445222286023 0.0005
OD14 20RX03010014,0 1.000 0.6 16.000 9.6 576.000 345.6 8445222286030 0.0006
OD16 20RX03010016,0 1.000 1 16.000 16 576.000 576 8445222286047 0.001
OD18 20RX03010018,0 1.000 1.4 10.000 14 360.000 504 8445222286054 0.0014
OD20 20RX03010020,0 500 0.95 8.000 15.2 288.000 547.2 8445222286061 0.0019
OD22,5 20RX03010022,5 500 1.4 5.000 14 180.000 504 8445222286085 0.0028
OD25 20RX03010025,0 200 0.84 4.000 16.8 144.000 604.8 8445222286092 0.0042
OD28 20RX03010028,0 200 0.68 3.200 10.88 115.200 391.68 8445222286108 0.0034
OD31,5 20RX03010031,5 100 0.74 1.600 11.84 57.600 426.24 8445222286122 0.0074
OD35,5 20RX03010035,5 100 1.1 1.000 11 36.000 396 8445222286139 0.011
OD40 20RX03010040,0 100 1.58 1.000 15.8 36.000 568.8 8445222286153 0.0158
OD45 20RX03010045,0 100 2.27 1.000 22.7 36.000 817.2 8445222286160 0.0227
OD50 20RX03010050,0 100 3.23 400 12.92 14.400 465.12 8445222286177 0.0323
OD56 20RX03010056,0 50 2.06 500 20.6 18.000 741.6 8445222286184 0.0412
OD63 20RX03010063,0 50 3.12 400 24.96 14.400 898.56 8445222286191 0.0624
OD71 20RX03010071,0 50 4.38 200 17.52 7.200 630.72 8445222286214 0.0876
OD80 20RX03010080,0 25 3.465 200 27.72 7.200 997.92 8445222286238 0.1386
OD90 20RX03010090,0 10 1.77 100 17.7 3.600 637.2 8445222286245 0.177
OD100 20RX03010100,0 10 2.64 40 10.56 1.440 380.16 8445222286252 0.264
OD125 20RX03010125,0 5 0.95 20 3.8 720 136.8 8445222286283 0.19
