Misurare correttamente un dado è fondamentale per garantire la compatibilità con la vite o la barra filettata, assicurare un serraggio corretto ed evitare problemi di montaggio, giochi o guasti prematuri. In ambito industriale, edile o di manutenzione, una misurazione imprecisa può tradursi in errori di fornitura, perdite di tempo o giunti poco affidabili.
Sapere quali dimensioni controllare e come farlo consente di identificare il dado adatto per ogni applicazione, che si tratti di un dado esagonale standard, autobloccante, strutturale o di una soluzione specifica all’interno della gamma di dadi industriali disponibili presso CHAVESBAO.
Quali dimensioni devono essere misurate in un dado
Per identificare correttamente un dado è necessario verificare diverse dimensioni chiave, poiché ciascuna di esse svolge una funzione specifica all’interno del sistema di fissaggio. Queste misure consentono di verificare la compatibilità con viti, barre e utensili di serraggio.

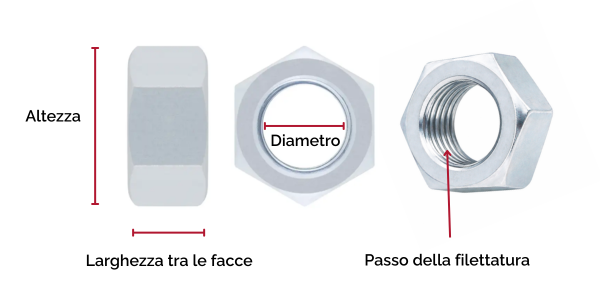

Le dimensioni fondamentali da misurare sono il diametro della filettatura, il passo della filettatura, la larghezza tra le facce e l’altezza del dado.
Come identificare il passo della filettatura
Il passo della filettatura è la distanza tra due filetti consecutivi e determina il modo in cui il dado si innesta nella vite. Nella maggior parte delle applicazioni industriali viene utilizzato il passo metrico standard, anche se esistono passi più fini per usi specifici.
Il modo più preciso per identificarlo è tramite un calibro per filettature, specialmente nei dadi autobloccanti, nei dadi strutturali o nei montaggi in cui è richiesto un controllo accurato del serraggio.
Misurazione della larghezza tra le facce
La larghezza tra le facce definisce l’attrezzo necessario per il serraggio ed è standardizzata secondo la norma di fabbricazione del dado. Questa misura viene presa tra due facce opposte utilizzando un calibro o una chiave fissa.
È importante tenere presente che due dadi con lo stesso diametro di filettatura possono avere larghezze di chiave diverse, come nel caso di un dado esagonale standard, un dado con flangia o un dado strutturale.
Come misurare l'altezza del dado
L’altezza del dado influisce direttamente sul numero di filetti a contatto con la vite e, quindi, sulla capacità di carico del collegamento. Si misura con un calibro appoggiato sulle facce superiore e inferiore.
Questa dimensione consente di distinguere un dado standard da altre soluzioni come dadi autobloccanti, dadi lunghi o dadi strutturali, comunemente utilizzati in applicazioni con requisiti meccanici più elevati.
Strumenti consigliati per misurare un dado
Per una misurazione corretta si consiglia di utilizzare strumenti semplici ma precisi. Il calibro o micrometro è indispensabile per misurare diametri, altezze e larghezze. Il calibro a filetti o pettine facilita l’identificazione del passo, mentre la larghezza tra le facce può essere verificata sia con il calibro stesso che con una chiave fissa o a bussola, verificando così la compatibilità con l’utensile di serraggio.
Nelle applicazioni industriali, affidarsi esclusivamente alla misurazione visiva può portare a errori, soprattutto quando si lavora con dadi usati o leggermente deformati.
Relazione tra misure e norme di fabbricazione
Le dimensioni misurate consentono di identificare la norma di fabbricazione del dado e di verificare se corrisponde a uno standard DIN o ISO specifico. Queste norme definiscono con precisione il diametro, il passo, la larghezza della chiave e l’altezza.
Per questo motivo, non tutti i dadi M10 sono uguali. Un dado esagonale standard, un dado autobloccante o un dado strutturale possono avere lo stesso diametro della filettatura, ma differire per geometria, comportamento meccanico e applicazione prevista.
Errori comuni nella misurazione di un dado
Uno degli errori più comuni è quello di confondere la larghezza della chiave con il diametro della filettatura. È anche normale non controllare il passo della filettatura e dare per scontato che tutte le filettature metriche siano uguali.
Un altro errore frequente è quello di misurare dadi deformati o usurati, il che può portare a scelte errate. Verificare sempre le misure su un pezzo in buone condizioni aiuta a evitare incompatibilità e problemi di montaggio.
Applicazione pratica della misurazione nella selezione dei dadi
Applicare correttamente i criteri di misurazione facilita la selezione del dado più adatto in base al tipo di giunzione e al livello di esigenza del montaggio. Questa pratica migliora la compatibilità tra i componenti, ottimizza il comportamento meccanico del fissaggio e riduce gli incidenti durante il montaggio, la manutenzione e l’approvvigionamento.
Da CHAVESBAO puoi trovare un’ampia varietà di dadi industriali, standardizzati e tecnici, adatti alle esigenze di ogni applicazione.
