Altre rondelle

Rondelle ondulate DIN 137 B

Le rondelle ondulate DIN 137 B hanno una geometria ondulata che funge da molla assiale. Quando vengono compresse durante il serraggio, generano una forza elastica in grado di compensare tolleranze, assestamenti e piccole dilatazioni, contribuendo a mantenere la tensione del collegamento.

Sono utilizzate in macchinari leggeri, montaggi elettrici e applicazioni con corse assiali ridotte, specialmente quando non c’è spazio per molle convenzionali ma è richiesta elasticità nel supporto. Disponibili in acciaio con finitura nera nelle misure metriche usuali.

Rondelle a cuneo per travi a U DIN 434 e DIN 435

Le rondelle a cuneo DIN 434 e DIN 435 sono progettate per essere installate su ali inclinate di profili a U o travi laminate. La loro superficie presenta una pendenza dell’8% nella DIN 434 e del 14% nella DIN 435, che compensa l’inclinazione del profilo e genera una base parallela per la testa della vite o del dado.

Questo design consente una distribuzione uniforme del carico ed evita spostamenti o deformazioni nel fissaggio. Sono comunemente utilizzati in strutture metalliche, supporti su travi, giunti di binari e montaggi in cui la viteria viene fissata direttamente su profili a U. Sono disponibili con finitura nera e zincata a seconda del livello di protezione richiesto.

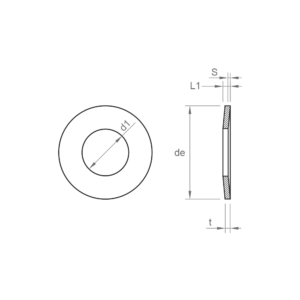

Rondelle Belleville DIN 2093 e rondelle coniche DIN 6796

Le rondelle DIN 2093 (Belleville o molle a piattello) sono rondelle coniche elastiche in grado di generare forze di compressione molto elevate in uno spazio assiale ridotto. Sono utilizzate per precaricare giunti avvitati, compensare assestamenti e mantenere la coppia di serraggio in applicazioni soggette a cicli di carico, vibrazioni o variazioni termiche.

Le rondelle coniche DIN 6796, invece, sono progettate specificamente per viti ad alta resistenza (8.8 e 10.9). La loro maggiore rigidità consente di mantenere la tensione della vite in presenza di vibrazioni, rilassamento del materiale o dilatazioni. Entrambi i tipi sono utilizzati in flange, macchinari pesanti, giunti precompressi e montaggi in cui è fondamentale mantenere la forza di serraggio per tutta la durata di vita del gruppo.

Rondelle dentate e di sicurezza DIN 6798 A e DIN 6799

Le rondelle dentate DIN 6798 A incorporano denti esterni che aumentano l’attrito tra la rondella e la superficie di appoggio, contribuendo a evitare l’allentamento in montaggi soggetti a vibrazioni o micro-movimenti. Nelle applicazioni elettriche, i punti di contatto multipli facilitano la continuità conduttiva.

La rondella DIN 6799 è un anello di ritenuta di tipo “E” per alberi. Si monta a pressione su una scanalatura e funge da fermo assiale per boccole, perni o cuscinetti leggeri. È una soluzione compatta e veloce che non richiede dadi o elementi filettati.

Produzioni speciali su disegno

In CHAVESBAO sviluppiamo rondelle speciali su misura, adatte a progetti che richiedono dimensioni, materiali o rivestimenti specifici. Il nostro team offre consulenza durante tutto il processo, garantendo il rispetto delle normative internazionali e un risultato di massima sicurezza e rendimento.
