Das Anzugsmoment von Schrauben ist ein wesentlicher Parameter bei jeder mechanischen Verbindung, insbesondere in industriellen Umgebungen. Durch das Aufbringen der richtigen Drehmomentkraft werden Fehler wie Brüche, Verformungen oder Lockerungen vermieden und eine sichere und effiziente Montage gewährleistet.
Faktoren, die das Anzugsmoment bestimmen
Das für eine Schraube erforderliche Anzugsmoment hängt von mehreren Faktoren ab, die die in der Verbindung erzeugte Spannung beeinflussen:
- Durchmesser und Gewindesteigung: Schrauben mit größerem Durchmesser oder gröberer Gewindesteigung erfordern ein höheres Anzugsmoment, um die richtige Vorspannung zu erreichen.
- Festigkeitsklasse (8.8, 10.9, 12.9): Legt die Fähigkeit der Schraube fest, Belastungen ohne Verformung oder Bruch standzuhalten.
- Montagebedingungen: Die Reibung zwischen den Gewinden variiert je nachdem, ob die Befestigung trocken oder geschmiert erfolgt. Bei geschmierten Montagen muss das Anzugsmoment angepasst werden (Reduzierung um ca. 10-20 %).
Gewindetyp (metrisch, Whitworth, selbstschneidend): Jedes Gewindeprofil überträgt das Anzugsmoment unterschiedlich und erfordert eine Anpassung des aufgebrachten Drehmoments.
Das Anziehen mit dem richtigen Drehmoment stellt sicher, dass die Befestigung den Belastungen standhält, ohne die Integrität der Materialien zu beeinträchtigen.
Drehmomenttabelle nach DIN / ISO
Nachfolgend finden Sie eine Orientierungstabelle mit Drehmomentwerten nach DIN/ISO, abhängig vom Durchmesser und der Festigkeitsklasse der Schraube.
Durchmesser (mm) | Klasse 8.8 (Nm) | Klasse 10.9 (Nm) | Klasse 12.9 (Nm) |
| M5 | 5.5 | 7.8 | 9.8 |
| M6 | 9.5 | 14 | 17 |
| M8 | 23 | 34 | 41 |
| M10 | 46 | 68 | 82 |
| M12 | 79 | 117 | 140 |
| M16 | 195 | 295 | 355 |
| M20 | 385 | 590 | 710 |
| M24 | 665 | 995 | 1200 |
Hinweis: Richtwerte.

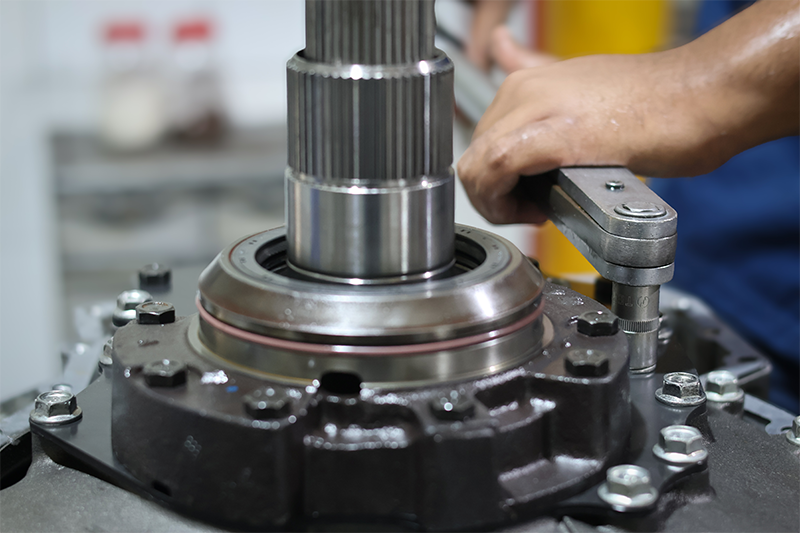

Wie man das Anzugsmoment richtig anwendet
Um eine sichere Montage zu gewährleisten, müssen folgende Empfehlungen unbedingt beachtet werden:
- Verwenden Sie Drehmomentschlüssel, um das genaue Drehmoment gemäß den Spezifikationen anzuwenden.
- Berücksichtigen Sie, ob es sich um eine Trocken- oder Schmiermontage handelt, da die Reibung den Anzugsmomentwert beeinflusst.
- Überprüfen Sie die auf dem Kopf eingravierte Festigkeitsklasse der Schraube (8.8, 10.9, 12.9).
- Vermeiden Sie willkürliches Nachziehen ohne Drehmomentkontrolle.
Mit welchen Werkzeugen wird das Anzugsmoment aufgebracht?
Um sicherzustellen, dass das Anzugsmoment den vorgegebenen Werten entspricht, müssen unbedingt kalibrierte Werkzeuge verwendet werden, die eine präzise Kontrolle der aufgebrachten Kraft ermöglichen. Die wichtigsten sind:

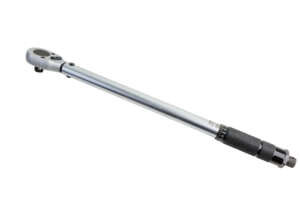

Drehmomentschlüssel (manuelles Drehmomentmessgerät):
Das gängigste Werkzeug in der Industrie und Wartung. Ermöglicht die manuelle Einstellung des Anzugsmoments mit einer für die meisten Standardanwendungen ausreichenden Genauigkeit.

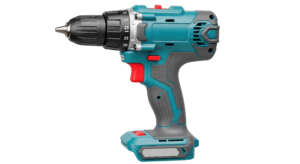

Elektrische oder pneumatische Schraubendreher mit Drehmomentsteuerung:
Werden in Produktionslinien und automatisierten Montagen eingesetzt. Sie verfügen über elektronische oder mechanische Steuerungssysteme, um sicherzustellen, dass jede Schraube mit dem exakten Drehmoment angezogen wird.

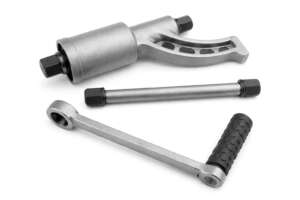

Drehmomentverstärker:
Mechanische Werkzeuge, mit denen ein hohes Drehmoment auf Schrauben mit großem Durchmesser ausgeübt werden kann, indem die manuell ausgeübte Kraft auf kontrollierte Weise verstärkt wird.

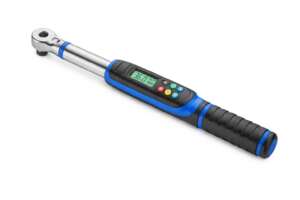

Elektronische Drehmomentschlüssel:
Bieten hohe Präzision und zeichnen die Anzugsdaten auf, ideal für kritische Anwendungen, bei denen die angewendeten Werte dokumentiert werden müssen (Luftfahrt, Automobilindustrie, Industriestrukturen).
Wichtige Empfehlungen:
- Überprüfen Sie immer die Kalibrierung der Werkzeuge.
- Verwenden Sie Adapter (Steckschlüssel, Bits), die mit dem Schraubenkopf kompatibel sind.
- Berücksichtigen Sie bei der Auswahl des Anzugsmoments den Zustand der Kontaktfläche (trocken oder geschmiert).
Wie berechnet man das Anzugsmoment einer Schraube? Praktisches Beispiel:
Betrachten wir einen Fall: M10-Schraube der Klasse 8.8 in Trockenmontage. Gemäß der Anzugsmomenttabelle erfordert eine M10-Schraube der Klasse 8.8 ein Drehmoment von ca. 46 Nm.
Wichtige Hinweise:
- Wenn die Montage mit Schmiermittel (Öl, Paste) erfolgt, wird das Drehmoment um 10-20 % reduziert, um ein Überdrehen zu vermeiden.
- Wenn das Grundmaterial weich ist (Aluminium, technische Kunststoffe), empfiehlt es sich, das maximale Drehmoment anzupassen oder Druckscheiben zu verwenden, um die Last besser zu verteilen.
Ungefähre Grundformel:
Anzugsmoment (Nm) ≈ (0,2 x Nenndurchmesser (mm)) x Zugkraft (N)
Diese Formel dient als allgemeine Richtlinie. Für kritische Anwendungen sind spezifische DIN-Normen und Reibungskoeffizienten zu berücksichtigen.
Bei CHAVESBAO helfen wir Ihnen bei der Auswahl der richtigen Schraube und des richtigen Anzugsmoments für jedes Projekt und garantieren so eine sichere und dauerhafte Montage. Kontaktieren Sie uns, damit wir Sie bei der Auswahl der Befestigungselemente gemäß den DIN- und ISO-Normen beraten können.
