Das korrekte Ausmessen einer Mutter ist entscheidend, um die Kompatibilität mit der Schraube oder der Gewindestange zu gewährleisten, eine korrekte Befestigung sicherzustellen und Montageprobleme, Spiel oder vorzeitige Ausfälle zu vermeiden. In Industrie-, Bau- oder Wartungsumgebungen kann eine ungenaue Messung zu Lieferfehlern, Zeitverlusten oder unzuverlässigen Verbindungen führen.
Wenn man weiß, welche Abmessungen zu überprüfen sind und wie man dies tut, kann man die richtige Mutter für jede Anwendung finden, sei es eine Standard-Sechskantmutter, eine selbstsichernde Mutter, eine Konstruktionsmutter oder eine spezielle Lösung aus dem Sortiment an Industriemuttern, die bei CHAVESBAO erhältlich sind.
Welche Maße müssen bei einer Mutter gemessen werden?
Um eine Mutter korrekt zu identifizieren, müssen mehrere wichtige Maße überprüft werden, da jedes Maß eine bestimmte Funktion innerhalb des Befestigungssystems erfüllt. Anhand dieser Maße lässt sich die Kompatibilität mit Schrauben, Bolzen und Anziehwerkzeugen überprüfen.

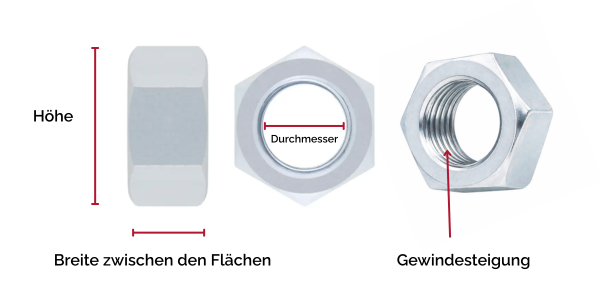

Die wichtigsten zu messenden Maße sind der Durchmesser des Gewindes, die Gewindesteigung, die Breite zwischen den Flanken und die Höhe der Mutter.
So identifizieren Sie den Gewindeschritt
Die Gewindesteigung ist der Abstand zwischen zwei aufeinanderfolgenden Gewindegängen und bestimmt, wie die Mutter mit der Schraube ineinandergreift. In den meisten industriellen Anwendungen wird die metrische Standardsteigung verwendet, obwohl es für bestimmte Anwendungen auch Feingewinde gibt.
Die genaueste Methode zur Identifizierung ist die Verwendung einer Gewindelehre, insbesondere bei selbstsichernden Muttern, Strukturmuttern oder Montagen, bei denen eine exakte Kontrolle der Anzugskraft erforderlich ist.
Messung der Breite zwischen den Flächen
Die Breite zwischen den Flanken bestimmt das zum Anziehen erforderliche Werkzeug und ist gemäß der Fertigungsnorm für Muttern standardisiert. Dieses Maß wird zwischen zwei gegenüberliegenden Flanken mit einer Lehre oder einem Schraubenschlüssel gemessen.
Es ist zu beachten, dass zwei Muttern mit gleichem Gewindedurchmesser unterschiedliche Schlüsselweiten haben können, wie dies beispielsweise bei einer Standard-Sechskantmutter, einer Flanschmutter oder einer Strukturmutter der Fall ist.
Wie misst man die Höhe der Mutter?
Die Höhe der Mutter hat direkten Einfluss auf die Anzahl der Gewindegänge, die mit der Schraube in Kontakt stehen, und damit auf die Tragfähigkeit der Verbindung. Sie wird mit einer Lehre gemessen, die auf die Ober- und Unterseite aufgesetzt wird.
Anhand dieser Abmessung lässt sich eine Standardmutter von anderen Lösungen wie selbstsichernden Muttern, langen Muttern oder Strukturmuttern unterscheiden, die üblicherweise in Anwendungen mit höheren mechanischen Anforderungen zum Einsatz kommen.
Empfohlene Werkzeuge zum Messen einer Mutter
Für eine korrekte Messung wird die Verwendung einfacher, aber präziser Werkzeuge empfohlen. Die Messschieber oder Messuhr ist für die Messung von Durchmessern, Höhen und Breiten unverzichtbar. Die Gewindelehre oder Gewindefeile erleichtert die Identifizierung der Steigung, und die Breite zwischen den Flächen kann sowohl mit dem Messschieber selbst als auch mit einem Schraubenschlüssel oder Steckschlüssel überprüft werden, um so die Kompatibilität mit dem Anziehwerkzeug zu überprüfen.
In industriellen Anwendungen kann das alleinige Verlassen auf visuelle Messungen zu Fehlern führen, insbesondere bei der Arbeit mit gebrauchten oder leicht verformten Muttern.
Verhältnis zwischen Maßen und Fertigungsnorm
Anhand der gemessenen Abmessungen lässt sich die Fertigungsnorm der Mutter identifizieren und überprüfen, ob sie einem bestimmten DIN- oder ISO-Standard entspricht. Diese Normen legen den Durchmesser, die Steigung, die Schlüsselweite und die Höhe genau fest.
Aus diesem Grund sind nicht alle M10-Muttern gleich. Eine Standard-Sechskantmutter, eine selbstsichernde Mutter oder eine Strukturmutter können denselben Gewindedurchmesser haben, sich jedoch in ihrer Geometrie, ihrem mechanischen Verhalten und ihrer vorgesehenen Anwendung unterscheiden.
Häufige Fehler beim Messen einer Mutter
Einer der häufigsten Fehler ist die Verwechslung der Schlüsselweite mit dem Gewindedurchmesser. Oft wird auch die Gewindesteigung nicht überprüft und davon ausgegangen, dass alle metrischen Gewinde gleich sind.
Ein weiterer häufiger Fehler ist das Messen von verformten oder abgenutzten Muttern, was zu falschen Auswahlen führen kann. Die Überprüfung der Maße an einem intakten Teil hilft, Inkompatibilitäten und Montageprobleme zu vermeiden.
Praktische Anwendung der Messung bei der Auswahl von Muttern
Die korrekte Anwendung der Messkriterien erleichtert die Auswahl der am besten geeigneten Mutter entsprechend der Art der Verbindung und den Anforderungen der Montage. Diese Vorgehensweise verbessert die Kompatibilität zwischen den Komponenten, optimiert das mechanische Verhalten der Befestigung und reduziert Zwischenfälle bei der Montage, Wartung und Beschaffung.
Bei CHAVESBAO finden Sie eine große Auswahl an Industriemuttern, Normmuttern und technischen Muttern, die an die Anforderungen jeder Anwendung angepasst sind.
