Die Unterlegscheiben NFE entsprechen der französischen Norm für flache und Spezialunterlegscheiben. Bei CHAVESBAO führen wir verschiedene NFE-Serien, die für die Lastverteilung und -abstützung bei mechanischen Befestigungen entwickelt wurden und mit unterschiedlichen Geometrien und Breiten für verschiedene Materialien, Dicken und Schraubentypen geeignet sind.
Ihre dimensionale Vielfalt macht sie zu einer nützlichen technischen Alternative zu metrischen DIN- und ISO-Unterlegscheiben, insbesondere in der Metallverarbeitung, der maschinellen Bearbeitung und in Industrieanlagen.

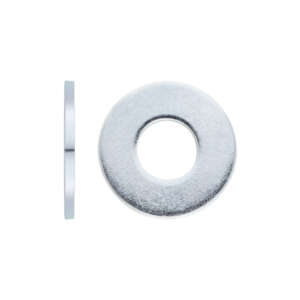

Die Unterlegscheiben NFE 25513 sind flache Normunterlegscheiben und werden nach ihrer Außenbreite klassifiziert:
Diese Klassifizierung erleichtert die Auswahl einer geeigneten Auflagefläche entsprechend der Dicke und Steifigkeit des Grundmaterials. Die Varianten L und LL bieten einen größeren Außendurchmesser, was die Lastverteilung bei dünnen Blechen oder leichten Profilen verbessert und als Alternative zu Breite Unterlegscheiben Typ DIN 9021.
Erhältlich in verzinktem Stahl und Edelstahl A2/A4, eignen sie sich sowohl für Innenanwendungen als auch für Montagen im Außenbereich oder in feuchten Umgebungen.
Die Unterlegscheiben NFE 25514 haben die gleiche Größenklassifizierung (Z, M, L, LL), sind jedoch dicker und steifer. Sie werden für Verbindungen empfohlen, bei denen eine flache Unterlegscheibe erforderlich ist, die höheren Belastungen standhält oder Verformungen der Auflagefläche verhindert, insbesondere bei Maschinen, Metallkonstruktionen oder Montagen mit höheren Belastungen. Wie die 25513 sind sie in verzinkter Ausführung und inox A2/A4, wodurch sie für eine Vielzahl von Einsatzbedingungen geeignet sind.
Die Norm NFE 25511 umfasst konische Unterlegscheiben, die dank ihrer geneigten Geometrie die Reibung unter dem Schraubenkopf erhöhen.
Obwohl es sich nicht um Federscheiben handelt, bieten sie einen stabileren Sitz als eine flache Standard-Unterlegscheibe, was das Verhalten bei Montagen verbessert, die leichten Vibrationen oder kleinen Lastschwankungen ausgesetzt sind.
Sie werden in Metallbefestigungen, elektrischen Geräten, Halterungen und mechanischen Bauteilen verwendet, wo eine festere Befestigung ohne komplexeres System gegen Lösen erforderlich ist.
Jede NFE-Serie erfüllt eine bestimmte Funktion innerhalb mechanischer Montagen:
Die Verfügbarkeit verschiedener Breiten (Z, M, L, LL) ermöglicht eine Optimierung der Lastverteilung bei dünnen Blechen, weichen Materialien oder leichten Profilen, indem die Unterlegscheibe an das Verhalten der Schrauben-Material-Kombination angepasst wird.
