EXPERTEN FÜR LÖSUNGEN VON SCHRAUB- UND SCHWEIẞMATERIAL Wenn alles zusammenpasst
Strukturelle bolzen

EN 15048 8.8 ZP – SET 4017+4032

(ISO 4017 ZN + ISO 4032 ZN) Garnitur für nicht planmäßig vorgespannte schraubenverbindungen für den metallbau mit CE-zertifizierter. Verzinkt. Qualität 8.8

Ref.: 606811

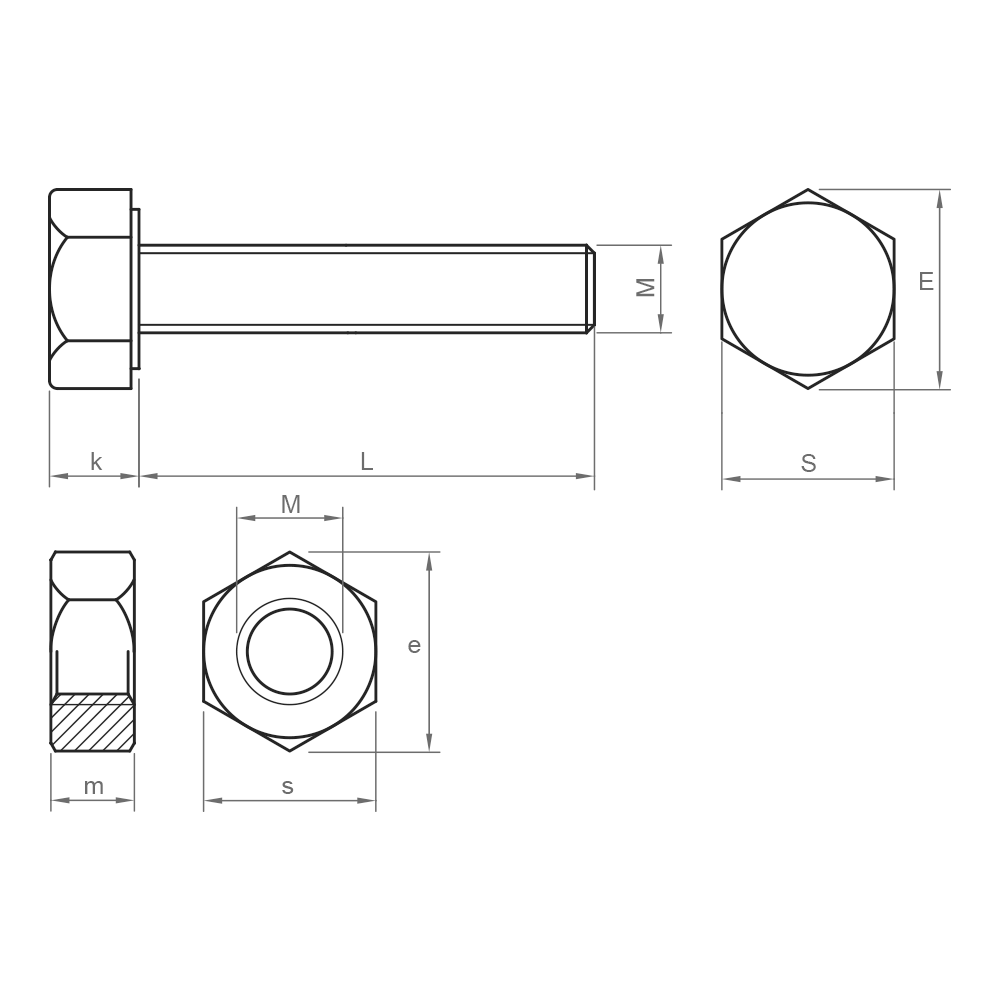

Dies ist ein Satz von strukturellen Verbindungselementen für nicht vorgespannte Verbindungen mit CE-Kennzeichnung. Es besteht aus einer Sechskantschraube mit Vollgewinde ISO 4017 und einer Mutter ISO 4032, beide hergestellt in Qualität 8.8 und verzinkt. Es wird in schubgespannten Metallkonstruktionen im Bauwesen verwendet.
Abmessung Code Stck. Box KG ESTUCHE STK. Master KG MÁSTER Uds. Palé KG PALÉ EAN-Schachtel Gewicht (Ud/Kg) Technische Info.
M12 x 25 60681112X025 100 5.01 300 15.03 10.800 541.08 8432570046362 0.0501
  • M12
  • L25
  • k7,5
  • S18
M12 x 30 60681112X030 100 5.37 300 16.11 10.800 579.96 8432570046379 0.0537
  • M12
  • L30
  • k7,5
  • S18
M12 x 35 60681112X035 100 5.73 300 17.19 10.800 618.84 8432570046386 0.0573
  • M12
  • L35
  • k7,5
  • S18
M12 x 40 60681112X040 100 6.1 300 18.3 10.800 658.8 8432570046393 0.061
  • M12
  • L40
  • k7,5
  • S18
M12 x 45 60681112X045 100 5.93 300 17.79 10.800 640.44 8432570051540 0.0593
  • M12
  • L45
  • k7,5
  • S18
M12 x 50 60681112X050 50 3.4 200 13.6 7.200 489.6 8432570046409 0.068
  • M12
  • L50
  • k7,5
  • S18
M12 x 60 60681112X060 50 3.71 200 14.84 7.200 534.24 8432570046355 0.0742
  • M12
  • L60
  • k7,5
  • S18
M12 x 70 60681112X070 50 150 - 8432570189557 0.07
  • M12
  • L70
M12 x 80 60681112X080 50 3.71 150 11.13 5.400 400.68 8432570218035 0.0742
  • M12
  • L80
  • k7,5
M14 x 30 60681114X030 50 4.095 200 16.38 7.200 589.68 8432570046416 0.0819
  • M14
  • L30
  • k8,8
  • a6
  • S21
M14 x 35 60681114X035 50 4.345 200 17.38 7.200 625.68 8432570046423 0.0869
  • M14
  • L35
  • k8,8
  • a6
  • S21
M14 x 40 60681114X040 50 4.595 200 18.38 7.200 661.68 8432570046430 0.0919
  • M14
  • L40
  • k8,8
  • a6
  • S21
M14 x 45 60681114X045 50 4.845 150 14.535 5.400 523.26 8432570046447 0.0969
  • M14
  • L45
  • k8,8
  • a6
  • S21
M14 x 50 60681114X050 50 5.145 150 15.435 5.400 555.66 8432570094073 0.1029
  • M14
  • L50
  • k8,8
  • a6
  • S21
M16 x 30 60681116X030 50 5.645 200 22.58 7.200 812.88 8432570046454 0.1129
  • M16
  • L30
  • k10
  • a6
  • S24
M16 x 35 60681116X035 50 5.975 150 17.925 5.400 645.3 8432570046461 0.1195
  • M16
  • L35
  • k10
  • a6
  • S24
M16 x 40 60681116X040 50 6.345 150 19.035 5.400 685.26 8432570046478 0.1269
  • M16
  • L40
  • k10
  • a6
  • S24
M16 x 45 60681116X045 50 6.655 150 19.965 5.400 718.74 8432570046485 0.1331
  • M16
  • L45
  • k10
  • a6
  • S24
M16 x 50 60681116X050 50 6.95 150 20.85 5.400 750.6 8432570046492 0.139
  • M16
  • L50
  • k10
  • a6
  • S24
M16 x 55 60681116X055 50 7.75 150 23.25 5.400 837 8432570051557 0.155
  • M16
  • L55
  • k10
  • a6
  • S24
M16 x 60 60681116X060 25 3.825 100 15.3 3.600 550.8 8432570046508 0.153
  • M16
  • L60
  • k10
  • a6
  • S24
M16 x 65 60681116X065 25 4.175 100 16.7 3.600 601.2 8432570226894 0.167
  • M16
  • L65
  • k10
  • a6
M16 x 70 60681116X070 25 4.15 100 16.6 3.600 597.6 8432570046515 0.166
  • M16
  • L70
  • k10
  • a6
  • S24
M16 x 80 60681116X080 25 4.5 75 13.5 2.700 486 8432570046522 0.18
  • M16
  • L80
  • k10
  • a6
  • S24
M16 x 90 60681116X090 25 75 - 8432570232871 0.207
  • M16
  • L90
M18 x 40 60681118X040 30 90 - 8432570046539 0.169
  • M18
  • L40
M18 x 50 60681118X050 30 90 - 8432570046546 0.185
  • M18
  • L50
M18 x 80 60681118X060 30 90 - 8432570226917 0.21
  • M18
  • L80
M20 x 40 60681120X040 25 5.6 75 16.8 2.700 604.8 8432570046553 0.224
  • M20
  • L40
  • k12,5
  • a7,5
  • S30
M20 x 50 60681120X050 25 6.125 75 18.375 2.700 661.5 8432570046560 0.245
  • M20
  • L50
  • k12,5
  • a7,5
  • S30
M20 x 60 60681120X060 25 6.625 75 19.875 2.700 715.5 8432570046577 0.265
  • M20
  • L60
  • k12,5
  • a7,5
  • S30
M20 x 70 60681120X070 25 7.15 50 14.3 1.800 514.8 8432570046584 0.286
  • M20
  • L70
  • k12,5
  • a7,5
  • S30
M20 x 80 60681120X080 25 7.675 50 15.35 1.800 552.6 8432570046591 0.307
  • M20
  • L80
  • k12,5
  • a7,5
  • S30
M20 x 90 60681120X090 25 8.175 50 16.35 1.800 588.6 8432570046607 0.327
  • M20
  • L90
  • k12,5
  • a7,5
  • S30
M20 x 100 60681120X100 25 8.175 50 16.35 1.800 588.6 8432570218042 0.327
  • M20
  • L100
  • k12,5
  • a7,5
M24 x 60 60681124X060 15 6.24 45 18.72 1.620 673.92 8432570046614 0.416
  • M24
  • L60
  • k15
  • a9
  • S36
M24 x 70 60681124X070 20 8.92 40 17.84 1.440 642.24 8432570046621 0.446
  • M24
  • L70
  • k15
  • a9
  • S36
M24 x 80 60681124X080 20 9.5 40 19 1.440 684 8432570046638 0.475
  • M24
  • L80
  • k15
  • a9
  • S36
M24 x 90 60681124X090 10 5.05 30 15.15 1.080 545.4 8432570046645 0.505
  • M24
  • L90
  • k15
  • a9
  • S36
M24 x 100 60681124X100 10 5.05 30 15.15 1.080 545.4 8432570046652 0.505
  • M24
  • L100
  • k15
  • a9
  • S36
M27 x 60 60681127X060 10 5.85 30 17.55 1.080 631.8 8445222376755 0.585
  • M27
  • L60
M27 x 70 60681127X070 10 6.19 30 18.57 1.080 668.52 8445222376809 0.619
  • M27
  • L70
M27 x 80 60681127X080 10 6.55 30 19.65 1.080 707.4 8445222376816 0.655
  • M27
  • L80
M27 x 90 60681127X090 8 5.56 16 11.12 576 400.32 8445222376823 0.695
  • M27
  • L90
M27 x 100 60681127X100 8 5.88 16 11.76 576 423.36 8445222372771 0.735
  • M27
  • L100
M30 x 60 60681130X060 8 6.128 16 12.256 576 441.216 8445222376830 0.766
  • M30
  • L60
M30 x 70 60681130X070 8 6.504 16 13.008 576 468.288 8445222376847 0.813
  • M30
  • L70
M30 x 80 60681130X080 8 6.88 16 13.76 576 495.36 8445222376854 0.86
  • M30
  • L80
M30 x 90 60681130X090 8 7.264 16 14.528 576 523.008 8445222376861 0.908
  • M30
  • L90
M30 x 100 60681130X100 8 7.624 16 15.248 576 548.928 8445222154957 0.953
  • M30
  • L100
M36 x 80 60681136X080 6 8.358 12 16.716 432 601.776 8445222376878 1.393
  • M36
  • L80
M36 x 90 60681136X090 6 8.778 12 17.556 432 632.016 8445222151932 1.463
  • M36
  • L90
M36 x 100 60681136X100 6 9.258 12 18.516 432 666.576 8445222376885 1.543
  • M36
  • L100
